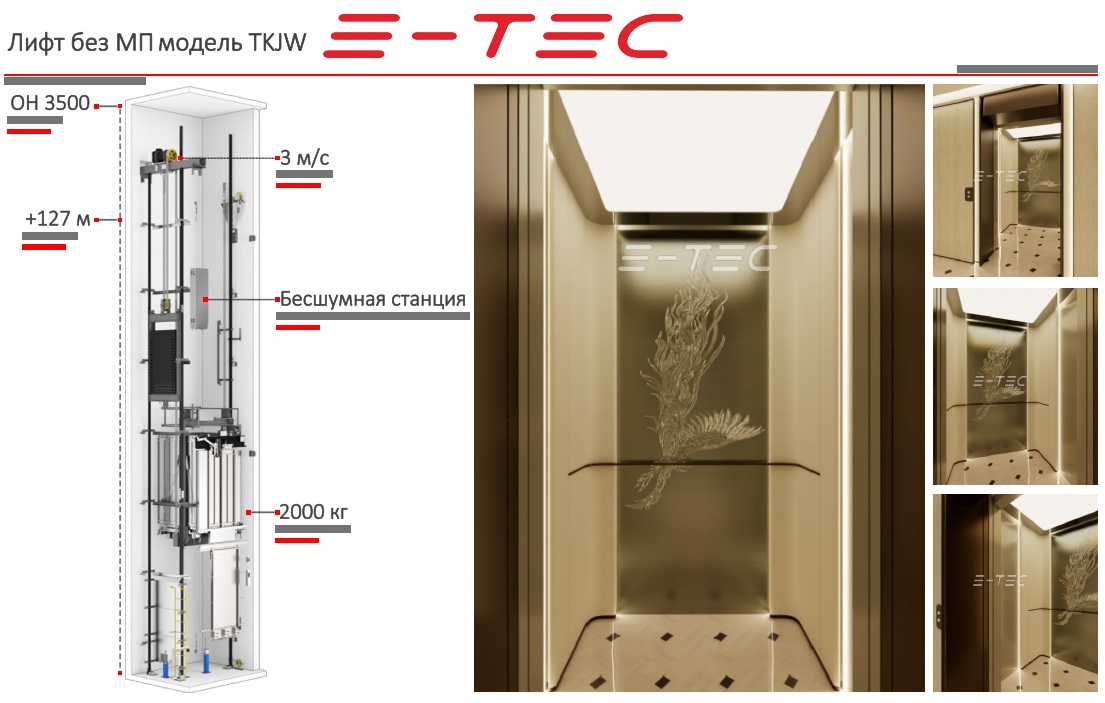

Лифт без машинного отделения

Описание
Спецификация
Дизайн
Документация


Пассажирский лифт E-TEC без машинного отделения даёт возможность снизить стоимость строительства, улучшает стиль архитектурного проектирования и экономит пространство, что позволяет городским зданиям создавать эффективные и надежные решения для вертикальной транспортировки пассажиров.





Конструктивные решения лифтов без машинного помещения:


  • Монтаж лифта производится внутри шахты, и нет необходимости строить дополнительное машинное отделение над шахтой лифта.

  • Лифт без МП бывает с задним или с боковым противовесом.

  • Двигатель асинхронный безредукторный бывает разных конфигураций и различных форм.


█ В лифтах без машинного отделения E-TEC используются 3 типа двигателей в зависимости от габаритов шахты лифта:


  • 1 тип – «Бочка»;

  • 2 тип – «Шайба»;

  • 3 тип – «Диск».


Данные безредукторные двигатели также устанавливаются 3-мя разными видами: через железную балку, через кронштейн опираясь на направляющие лифта, и на саму направляющую лифта.




Области применения:



  • Жилые комплексы – малоэтажные и многоэтажные здания;

  • Административные здания – школы, детские сады, государственные учреждения;

  • Офисные здания и бизнес-центры;

  • Гостиничные комплексы;

  • Торгово-развлекательные комплексы;

  • Лечебно-профилактические учреждения – поликлиники, больницы;

  • Производственные комплексы.





Спецификация


█ Система управления

Кнопочная внутренняя с вызовом кабины на любой этаж, с возможностью отмены прика запутём нажатия кнопки 2 раза, групповое и одиночное управление в базовой комплектации

█ Устройство

безопасности дверей

(фотоэлемент с

реверсом)

Инфракрасные модули (инфракрасные шторы, фотоэлемент, инфракрасный барьер) с реверсом, при контакте с пассажиром или предметом заставляетдвери остановиться и вновь открыться.

Лифт не будет двигаться до тех пор, пока дверь не закроется полностью, в случае перегорания электрической части инфракрасного модуля срабатывает механическая ручная блокировка.

█ Автоматическое

отключение освещения и

вентиляции

Освещение и вентилятор автоматически отключаются для экономии энергии, если в течение определённого времени не будет получено никаких вызовов.

█ Блокиратор дверей

При открытой двери блокиратор, установленный в приводе двери, активируется и не даёт кабине двигаться. Во время работы лифта он полностью блокирует дверь для того, чтобы её нельзя было открыть снаружи

█ Автоматический

пропуск этажей

В случае загрузки кабины на 80%, лифт будет автоматически игнорировать все вызовы с этажей, т. к. будет включена автоматически система пропуска вызовов этажей

█ Остановка при

перегрузке

Для защиты лифта от перегрузки, данное устройство подаёт звуковой сигнал и лифт не трогается с места, пока количество пассажиров превышает установленную грузоподъёмность. После выхода лишних пассажиров из кабины сигнал прекращается и дверь лифта закрывается

█ Пожарная

сигнализация

При пожаре лифт спускается на посадочный этаж открывает двери и больше не куда не едет, до отключение пожарной сигнализации

█ Пожарный лифт и

режим перевозки

пожарных подразделений

для лифтов данного типа не применяеться данный режим

█ Датчик сейсмичности

(опция)

При землетрясении  лифт   спускается на посадочный этаж открывает двери и больше не куда не едет, игнорируя   все приказы, до прекращения землетрясения, пока датчик активен

█ Система аварийного

освещения

Срабатывает при отключении электроэнергии

█ ARD

Система ARD -  Автоматическое   аварийно-спасательное устройство (опция) при отключении электроэнергии   лифт доедет до ближайшего этажа и откроет двери, пассажиры смогут выйти.

█ Система оповещения

V&M

Система голосового оповещения, и музыкальное сопровождение в   кабине лифта

█ Лифт для ММГН

Лифты E-TEC соответствуют ГОСТ Р 51631-2008 «Лифты пассажирские. Технические   требования доступности, включая доступность для инвалидов и других   маломобильных групп населения»

█ Экран положение

кабины лифта внутри

кабины

Указание движение кабины лифта или положения кабины на этаже, так же оповещение об ошибки или ЧС

█ Кнопка закрывания и

открывания дверей

В стандартной комплектации

█ Задержка открывания

дверей

Регулируется, возможно, отрегулировать чтобы дверь была открыта до 1 мин

█ Расположение панели

приказов и расположение кнопок

Предусмотрено для подростков и для маломобильных групп населения

█ Панель вызова на

этажах

Кнопочные панели с матричным экраном на каждом этаже указывает положение лифта на этаже либо его движение, а также режим сервисный режим и пожарный режим

█ Механизм

передвижения кабины

Тросовый механизм и ремневой

█ Двигатель

Асинхронный энергосберегающий двигатель

█ Параметры

напряжения/тока

380V/220V-50Hz

█ Станция управления

Инновационная малошумная станция управления лифтом E-TEC Model X и ModelY для лифта с машинным помещением. Настройка станции управления E-TEC Model X и Model Y производиться путём установки на телефон специального ПО с возможностью подключения к станции управления лифтом через Bluetooth
